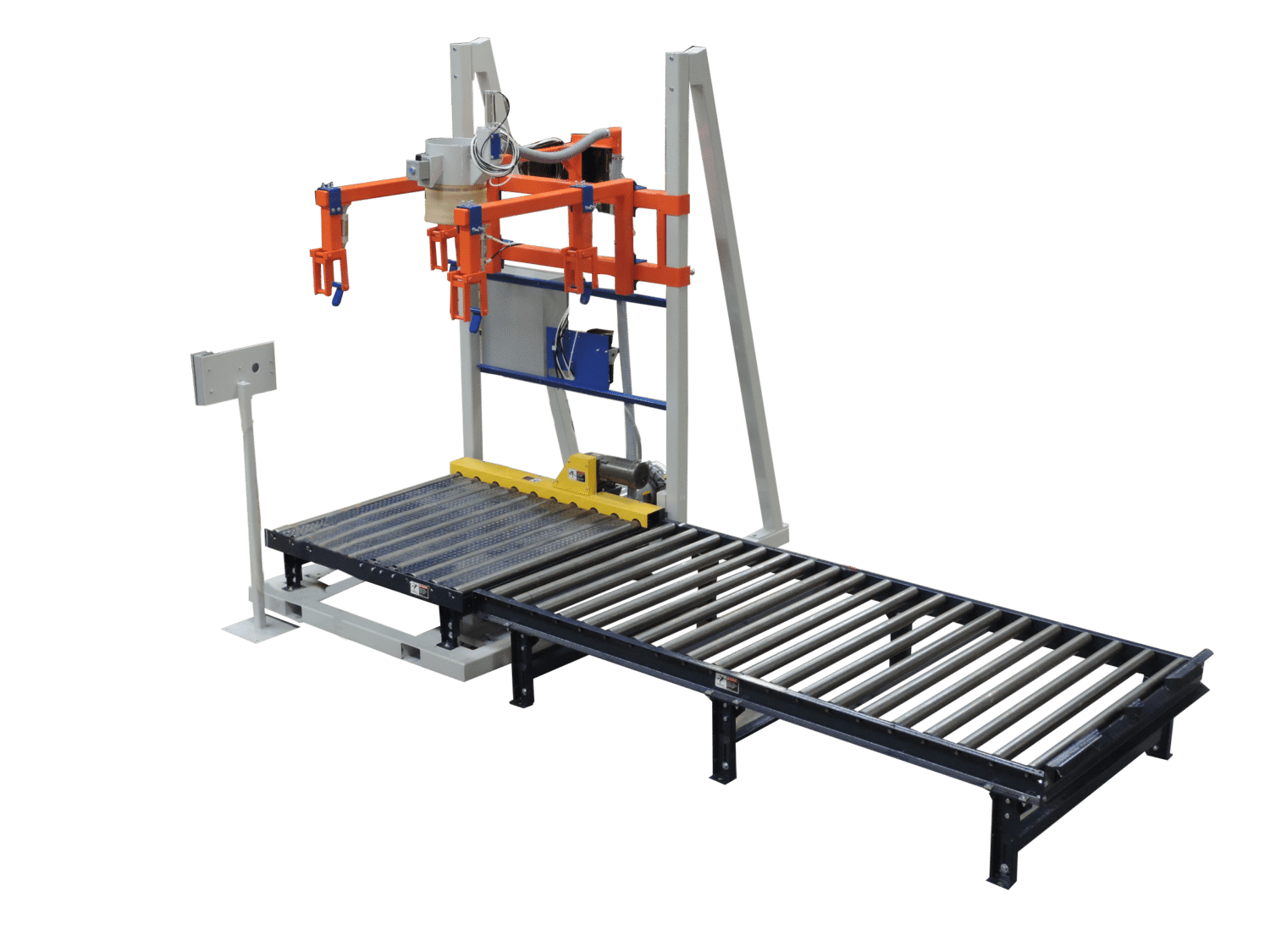

Llenadora de supersacos modelo 520 (FIBC)

Llenadora Gravity Style IBC para envasar bolsas a granel de 1,000-4,400 libras (454-2,000 kg) (super sacos) y cajas gaylord con polvos fluidos, materiales granulares o granulados, a una velocidad de hasta 25 bolsas por hora (según la máquina) opciones). Nota: esta llenadora es capaz de embolsar materiales que fluyen y que no fluyen libremente. Es posible que se requieran dispositivos de alimentación de productos especializados adicionales. El diseño estándar está diseñado para manipular materiales secos. De flujo libre y de bajo contenido de humedad.

Los ejemplos de aplicación adecuada incluyen:

Polvos

Sal, azucar

Gránulos

Abono, maíz, soja,
piedra caliza, materiales refractarios, pellets de plástico

Operación:

La llenadora IBC modelo 520 por gravedad utiliza la gravedad para mover el producto desde la tolva de suministro hasta la entrada de alimentación del producto en la parte superior de la máquina. El producto fluye a través de una puerta lateral hacia un pico y hacia la bolsa. El modelo 520 es una llenadora automática de pesaje bruto que llena y pesa simultáneamente el producto directamente en la bolsa.

Operación limpia:

La llenadora IBC modelo 520 tiene una ruta de flujo de producto totalmente cerrada desde el depósito de la tolva de suministro hasta la bolsa. También se puede equipar con una boquilla de llenado de bolsa hermética al polvo operada por aire opcional, lo que hace que el modelo 520 sea el llenador de IBC de llenado más limpio disponible.

Nota: esta máquina no cierra ni sella bolsas. Las bolsas a granel y los revestimientos generalmente se cierran a mano una vez completado el llenado de la bolsa.

Especificaciones técnicas:

Aplicación adecuada: polvos y productos granulados que fluyen libremente

Rango de peso: bolsas de boca abierta de 1,000-4,400 libras (454-2,000 KG)

Aire de proceso: 80 PSI a 1 CFM por ciclo de llenado de bolsa

Tasa de llenado: de 1 a 25 bolsas por hora (según las características del producto, el tamaño de la bolsa y las opciones de equipo seleccionadas)

Precisión típica del peso de la báscula: +/- .5% del peso objetivo

Características estándar:

Superficies de contacto de acero al carbono

Báscula de pesaje de celda de carga digital

Estructura de acero tubular

Conjunto de cabezal de llenado de 8 "de diámetro (M / S; no hermético al polvo)

Liberación de la correa de la bolsa operada por aire

Transportador de descarga de supersacos motorizado de 5 '

Transportador acumulador de bolsas a granel por gravedad de 10 '

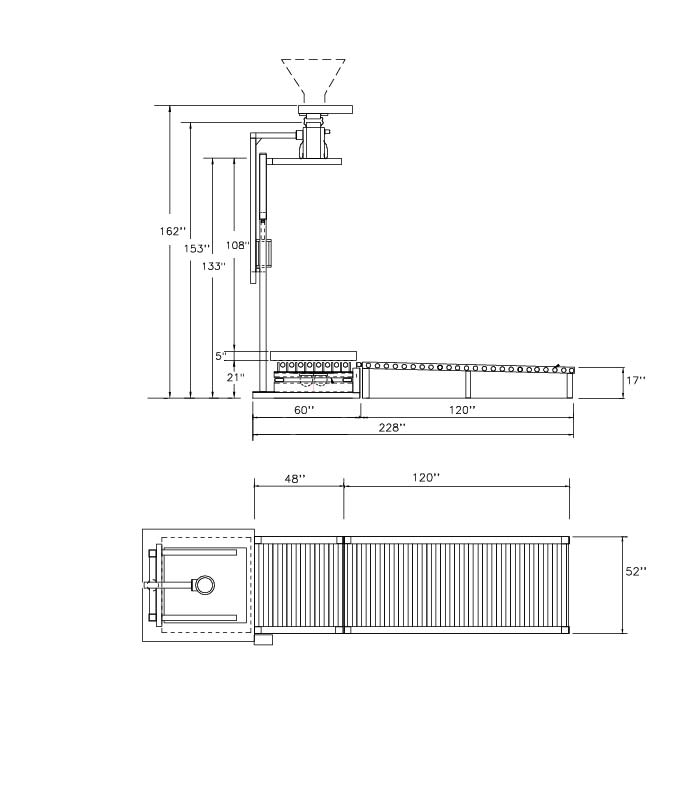

Diseñado para manejar bolsas de hasta 45 "(122 cm) de largo x 45" (122 cm) de ancho x 54 "137 cm) de alto (el tamaño máximo no incluye

Correas de la bolsa, suponiendo que los bucles de la correa de la bolsa sean de 10 "(25 cm) de largo)

Cajas eléctricas NEMA 12

Componentes fabricados con recubrimiento de polvo

1 año de garantía limitada

Características estándar:

501-700 Ajuste del cabezal de llenado eléctrico

Conjunto de corte de flujo de material de compuerta deslizante solo a granel (etapa única) (304 S / S)

503-400 Corte de flujo de material de compuerta deslizante a granel y goteo (dos etapas) (304 S / S)

Densificador vibratorio de plataforma de rejilla "emergente" 513-300

502-300 8 "ID x 12" OD Conjunto de cabezal de llenado hermético al polvo con manguito de sellado de bolsa inflable (304 S / S)

Conjunto de corte de flujo de material de compuerta deslizante solo a granel (etapa única) (M / S)

503-300 Corte de flujo de material de compuerta deslizante a granel y goteo (dos etapas) (M / S)

511-100 Conjunto de inflado de bolsa de prellenado

514-100 Transportador acumulador de supersacos motorizado de 5 '

Secuencia de operación:

Una paleta vacía se indexará automáticamente en la estación de llenado desde el dispensador de paleta. Un operador colgará manualmente una bolsa a granel vacía en la llenadora y asegurará la manga de entrada a la boquilla de llenado. Luego, el operador presionará el botón de inicio. La balanza se pondrá automáticamente a %22cero%22 e inmediatamente después de activar el dispositivo de alimentación designado (compuerta deslizante, barrena, esclusa de aire giratoria, etc.) e iniciará el inicio del llenado de la bolsa. El producto se llena y se pesa simultáneamente. Cuando se alcanza el peso objetivo, el flujo de producto se detendrá automáticamente. La extracción de las bolsas llenas de la máquina es un proceso semiautomático. Cuando se completa el ciclo de llenado, los brazos de sujeción de la correa de la bolsa liberarán automáticamente la bolsa llena, el asistente del sistema se asegurará de que el cuello de llenado de la bolsa esté completamente fuera del pico y presionará un botón que activará un transportador de descarga para transferir automáticamente el bolsa llena desde la llenadora a secciones de acumulación de rodillo motorizado o de gravedad colocadas directamente después de la descarga de la estación de llenado.

Las llenadoras de supersacos CBE 510 y 520 pueden equiparse con:

Conjunto de corte de flujo de material de compuerta deslizante

Conjunto de válvula de material de compuerta deslizante de 3 posiciones (2 velocidades) variable

Detector de correa de bolsa accionado por aire (solo modelo 510)

El detector de correa de bolsa accionado por aire sube y baja los brazos de la correa de la bolsa para liberar las correas de la bolsa que sostienen las bolsas a granel durante y después del proceso de llenado.

Brazo de sujeción de bolsa accionado por aire pivotante trasero

Brazos de sujeción de bolsa pivotantes accionados por aire que llevan los dos brazos traseros de la correa de la bolsa hacia adelante hasta la ubicación del operador del sistema para que pueda alcanzar y asegurar más fácilmente las correas de la bolsa a los brazos de sujeción. Los brazos pivotarán automáticamente hacia la estación del operador al final de cada ciclo de llenado después de que se haya liberado la última bolsa. Una vez que se haya asegurado la nueva bolsa, el operador presionará un botón para devolver los brazos a la posición de llenado. Incluye toda la mecánica, controles e integración.

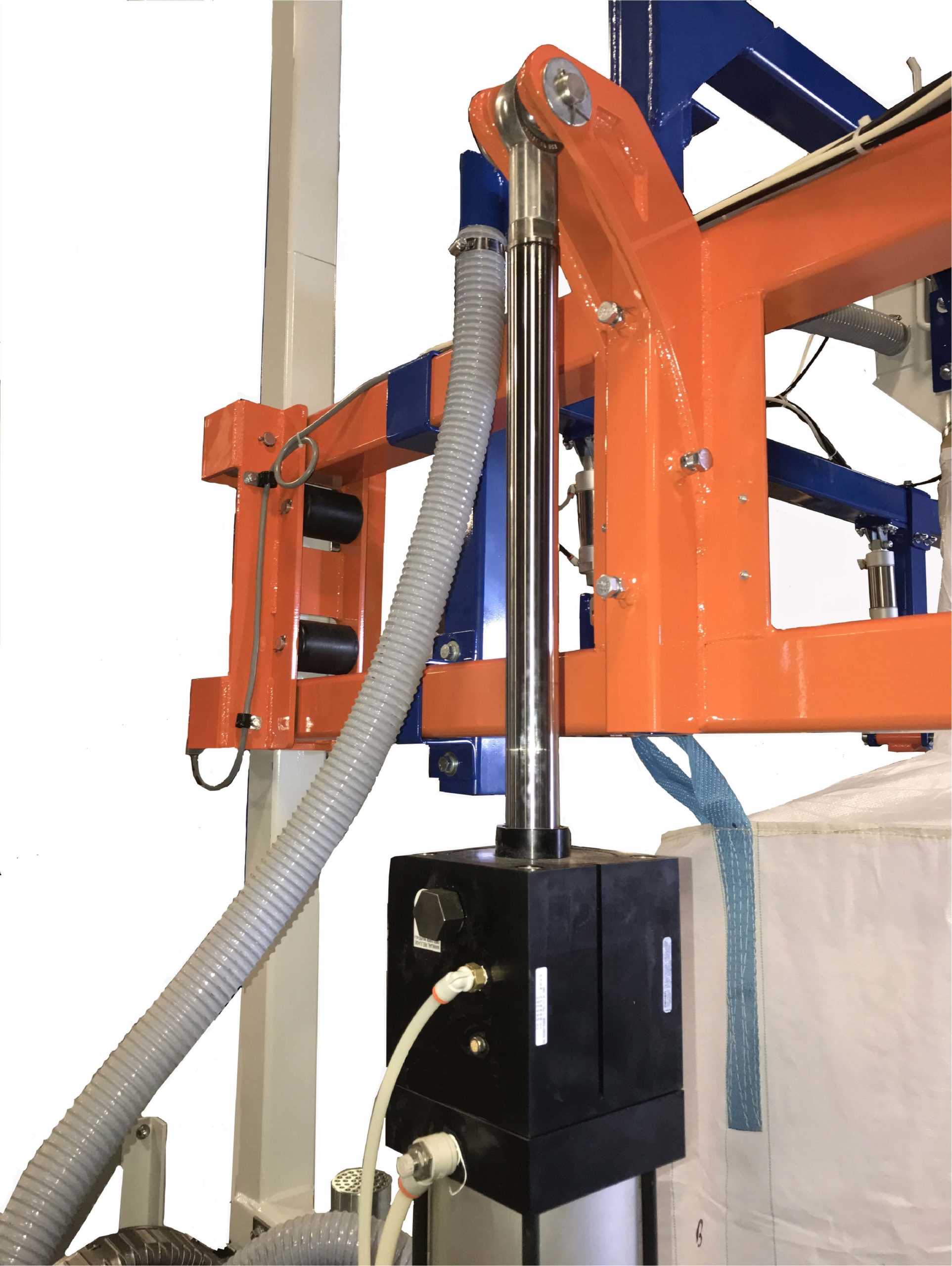

Ajuste de altura del cabezal de llenado eléctrico

Ajuste operado neumáticamente de los brazos de sujeción de la bolsa y el cabezal de llenado. Permite al operador ajustar rápida y fácilmente la llenadora (en segundos literales) el cabezal de llenado y la altura de la correa de la bolsa para varias alturas de bolsa a una ubicación preestablecida precisa sin el uso de un montacargas. A través de los controles del operador, sube y baja automáticamente el cabezal de llenado y los brazos del soporte con un interruptor selector para establecer la posición de altura de llenado. El elevador también se puede usar para bajar el cabezal de llenado y los brazos entre los llenadores de bolsas, de modo que un operador pueda montar una bolsa vacía desde el nivel del piso sin tener que subir escaleras o montar un entrepiso.

Ensamblaje de inflado de bolsa de prellenado (para aplicaciones de uso general)

Conjunto de inflado de bolsas de soplador regenerativo de baja presión / alto volumen diseñado para inflar y expandir completamente las bolsas vacías con el llenador antes de que se llenen para garantizar que la bolsa se haya abierto por completo. Mejora enormemente la apariencia visual y la estabilidad de las bolsas llenas.

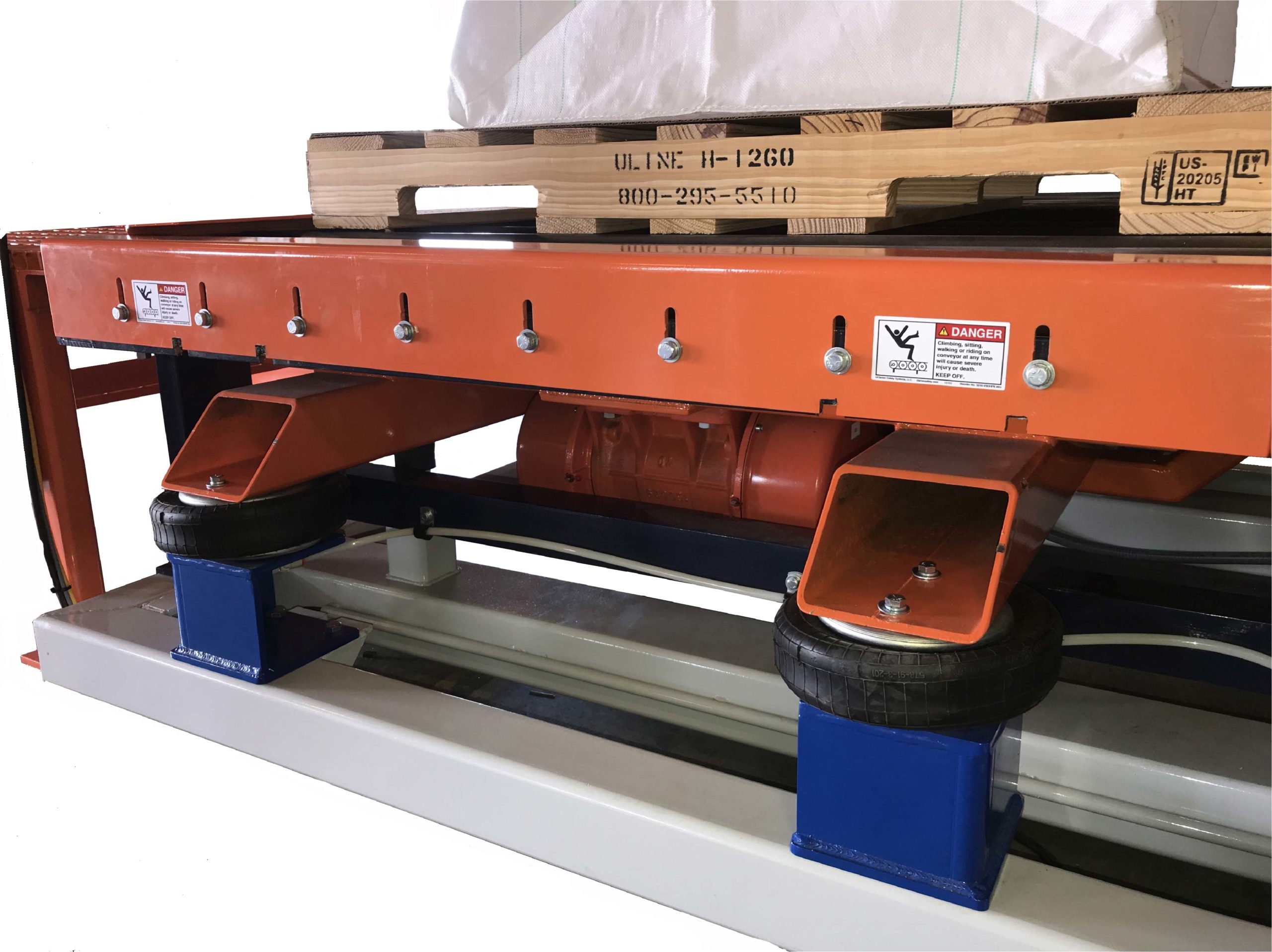

Conjuntos densificadores de bolsas vibratorias

Mesa de densificación de bolsas vibratorias de alta resistencia diseñada para asentar y densificar el contenido dentro de la bolsa a medida que se llena. El colono tiene una rutina programada que enciende y apaga automáticamente el colono durante el ciclo de llenado de bolsas. La rutina es completamente ajustable a través del panel de control del operador. La amplitud de los vibradores también es totalmente ajustable dependiendo del nivel de sedimentación deseado por el usuario.

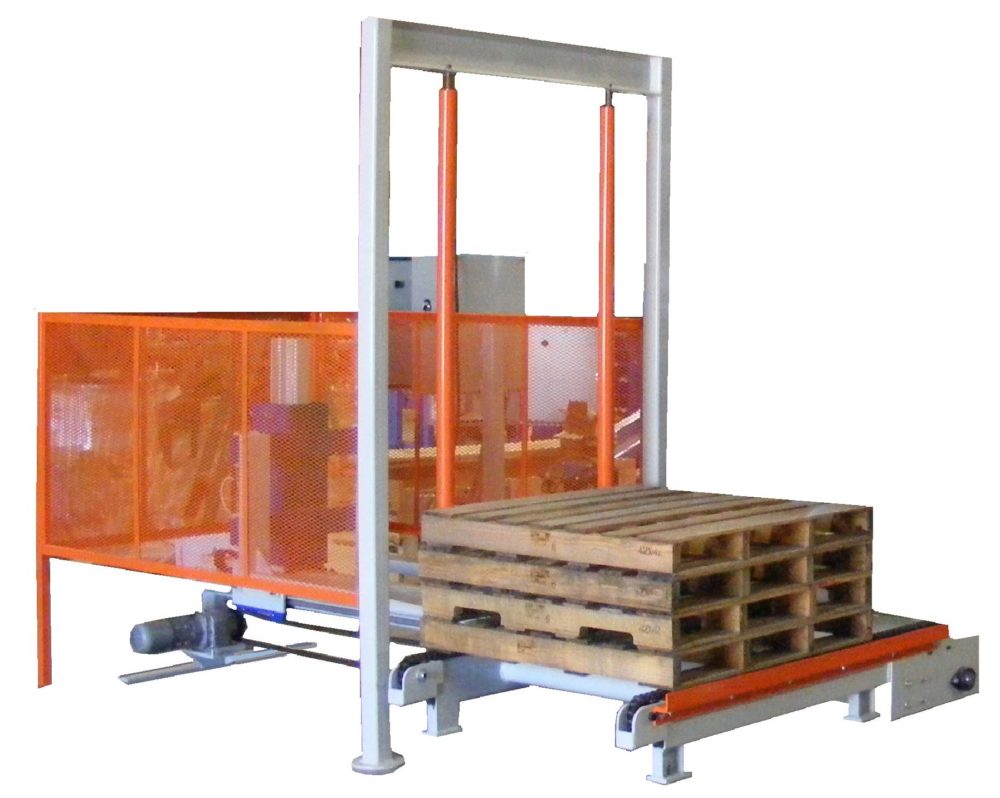

Dispensador automático de paletas (solo modelo 520)

Dispensador de paletas diseñado para dispensar paletas individuales de una pila, a un transportador, a un paletizador u otro tipo de sistema. Este diseño levanta y suspende la pila de paletas mientras un empujador de paletas cuadra e indexa la paleta inferior a medida que la alimenta a la siguiente operación.

Dispensador automático de hojas deslizantes (solo modelo 520)

Recoge automáticamente las hojas deslizantes de una bandeja de almacenamiento y las coloca en los pallets entrantes que el dispensador de pallets ingresa en el sistema. Incluye sistema de control PLC, todos los controles eléctricos, neumáticos y de vacío, incluidos todos los conductos y cableado).

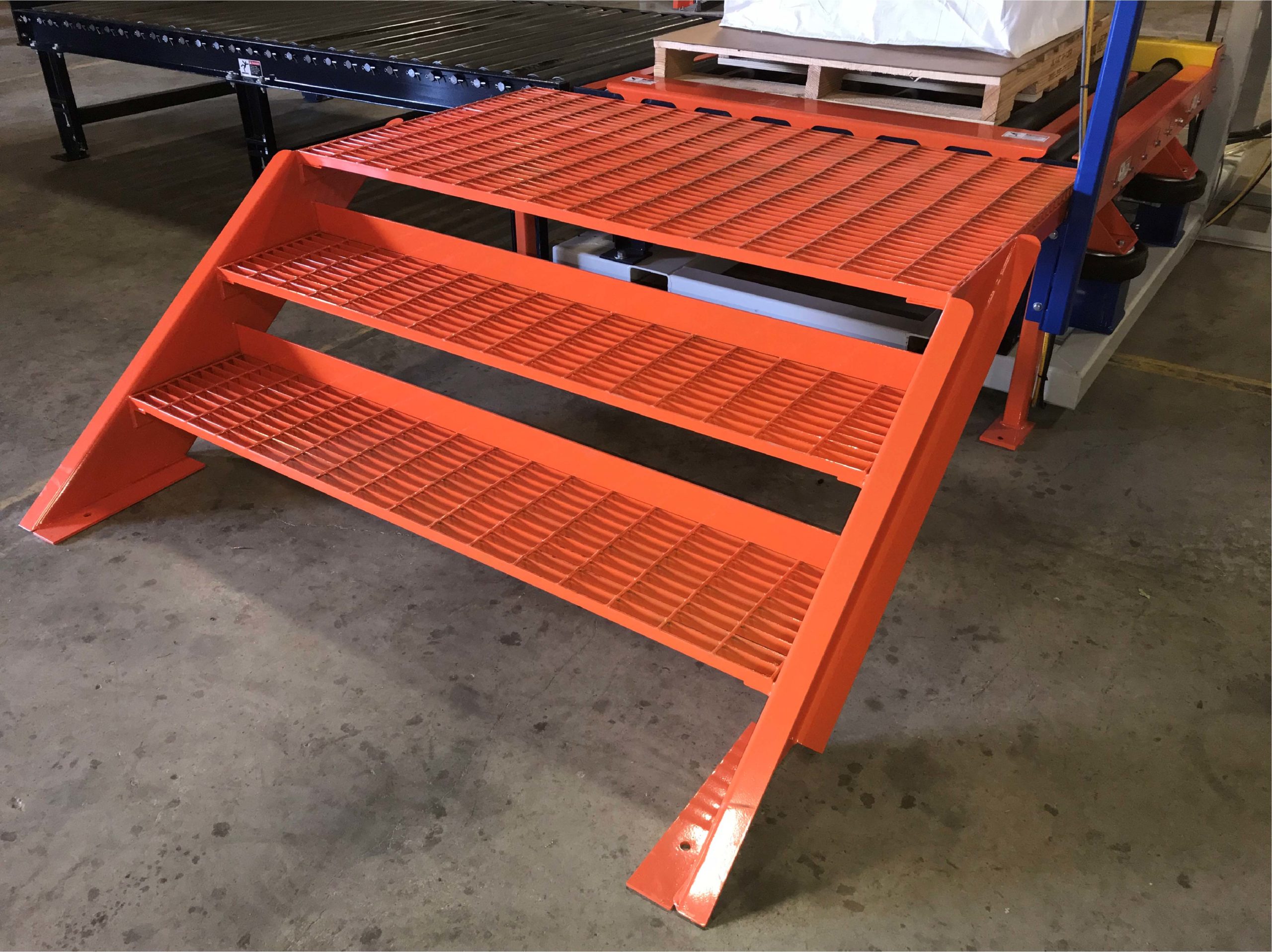

Entrepisos del operador

Entrepiso del operador de servicio pesado para elevar a los operadores al nivel de la plataforma de transporte de la llenadora de supersacos modelo 520. Construido con tubería estructural pesada con escalera integrada, plataforma del operador con rejilla de barras, barandillas aprobadas por OSHA, protectores para los dedos de los pies y placas de protección.
